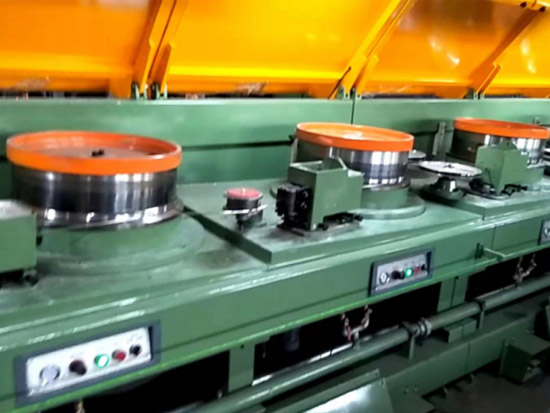

OGX560-3型粗拉拉丝机

设备组成：6头Φ560拉丝罐，电器柜及操作台(可选配)

主要技术参数：

1)卷筒直径: Φ560mm, 卷筒6 个。

2)设计拉丝速度: 5m/秒。

3)进线直径Φ4.8mm, 出线直径Φ2.8mm(以船用焊丝而论)。

4)模盒数量: 6个，模盒采用间接水冷却(也可采用辊模减径)。

5)传动方式：过桥变速系统+窄V带传动。交流电机15KW*1台，11KW*5台，变频器驱动。

6)收线机工字轮外径Φ800mm(也可根据客户要求定制)，交流电机15kw

7)水压 ≥0.2MPa，气压≥ 0.5MPa.

8)总功率: 85KW.

9)整体尺寸：长11700*宽2500mm*1650mm

特点：

立式直进拉丝机组

1)采用水平放置的张力调整器或活套式调整器

2)每个卷筒处均设有操作按钮和脚踏开关，并设有独立的操作控制台，操作简单方便。张力调谐可单独调节张力大小，同时可控制成型机的启停。

3) 拉丝电机都安装有刹车盘，急停时达到快速制动，有效减少急停断丝现象。

4) 拉丝卷筒工作表面喷涂碳化钨，表面做镜面抛光，硬度为HRC≥60，不仅坚硬耐磨，而且不损伤焊丝表面。卷筒锥度设计合理，保证不垮线、不乱线。

5) 卷筒内表面采用防锈处理，有效防止结垢，延长维护清理周期。

6) 卷筒主轴采用cr40材质，且下部加油孔引出到外部，加注黄油方便，有效延长轴承的使用寿命。

7) 拉丝模盒分为冷却和润滑两部分，润滑腔安装有上盖，防止拉丝粉溢出;模具冷却采用封闭式间接水冷，保证焊丝接触不到冷却水。

8) 卷筒和模盒冷却水上下水管道布置合理，检修方便。

9) 机组采用密闭抽风设计，预留抽风机接口，确保工作环境洁净。

10) 每机台设有点动、前联动、后联动、启动、停止等功能。

11) 传动方式：一级窄V带传动。

12) 控制电缆全部安装在方管中，外部基本看不到电缆线，整机外观整洁美观。

13) 拉丝电机功率：1#为15kw交流电机，2#~6#均为11KW交流电机。

14) 收线速度：5米/秒

15) 拉丝机的形式分活套式拉丝机、直进式拉丝机两种，由谐调轮传递焊丝线长变化，谐调辊通过传感器来调节拉丝罐之间的速度，活套轮气缸采用国内知名品牌或客户指定品牌

16) 采用水平放置式涨里系统收线方式;

17) 卷筒为铸钢(45#)基体，工作表面喷涂碳化钨材料，表面磨光粗糙度0.4~0.8，硬度HRc60;

18) 拉丝罐的冷却方式为水冷，喷淋式;
