OGX-400-3型精拉拉丝机

设备组成：Φ400拉丝罐，张力调整机，电器柜及操作台(可选配)

特点：

1)具有压缩率自动计算、到重量自动停机、断丝自动停机、防护罩打开低速运行、操作帮助、故障查询等功能。

2)设备低速开车自动加速到速度设定值。

3)具有测速和计米功能，到设定重量后自动减速并停机功能。

4)停车方式有正常减速停车与紧急停车。

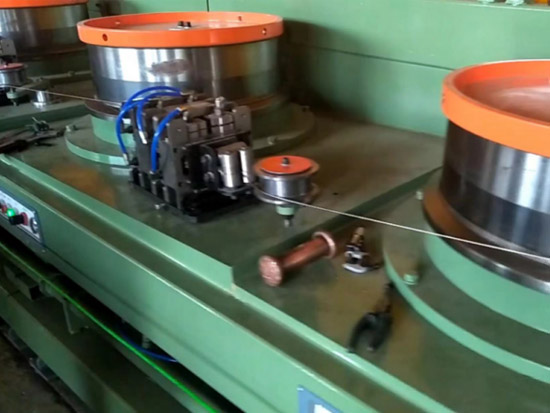

立式活套、直进拉丝机

1)每个卷筒处均设有操作按钮和脚踏开关，并设有独立的操作控制台，操作简单方便。涨力调谐可单独调节张力大小，同时可控制成型机的启停。

2)拉丝电机都安装有刹车盘，急停时达到快速制动，有效减少急停断丝现象。

3)拉丝卷筒工作表面喷涂碳化钨，表面做镜面抛光，硬度为HRC≥60，不仅坚硬耐磨，而且不损伤焊丝表面。卷筒锥度设计合理，保证不垮线、不乱线。

4)卷筒内表面采用防锈处理，有效防止结垢，延长维护清理周期。

5)卷筒主轴采用cr40材质，且下部加油孔引出到外部，加注黄油方便，有效延长轴承的使用寿命。

6)拉丝模盒分为冷却和润滑两部分，润滑腔安装有上盖，防止拉丝粉溢出;模具冷却采用封闭式间接水冷，保证焊丝接触不到冷却水。

7)卷筒和模盒冷却水上下水管道布置合理，检修方便。

8)机组采用密闭抽风设计，预留抽风机接口，确保工作环境洁净。

9)每机台设有点动、前联动、后联动、启动、停止等功能。

10)传动方式：1#~5#均为双级窄V带传动，6#~11#为单级窄V带传动。

11)控制电缆全部在安装在方管中，外部基本看不到电缆线，整机外观整洁美观。

12)拉丝电机功率：1#~10#均为11KW交流变频电机(可根据客户指定的品牌定制)。

收线涨力架

1)涨力轮采用定轮组3片，活动轮组2片安装。

2)涨力轮材质采用铸铁，涨力来自气缸。

3)涨力检测：非接触式位移传感器。

安全防护

1)断丝后自动紧急停机。

2)运行时防护罩非正常打开，自动减速并停车。防护罩打开状态下，设备处于点动状态。

3)防护罩和断丝功能可以从触摸屏切除，以方便穿丝。

4)机台前部安装有拉绳急停装置，操作台、收线机部位都安装有急停按钮，方便紧急情况时快速停车。

主要技术参数：

1)卷筒直径Φ400mm, 卷筒个数10 个。

2)设计拉丝速度: 20m/秒。

3)进线直径: Φ2.5mm, 出线直径: Φ1.2-Φ1.6mm.

4)进线端抗拉强度: ≤800MPa.

5)总压缩率: ≤87%,平均压缩率: ≤20%.

6)模盒数量: 10 个，模盒采用间接水冷却。

7)驱动方式： 卷筒6#~5#采用两级V带传动, 6#~10# 采用一级V带。交流电机11KW*10台，变频器驱动。

8)水压： ≥0.2MPa, 气压： ≥0.5MPa.

9)设备整体尺寸: 长10100*宽2210*高2210mm
